歐普特視覺檢測剔除系統

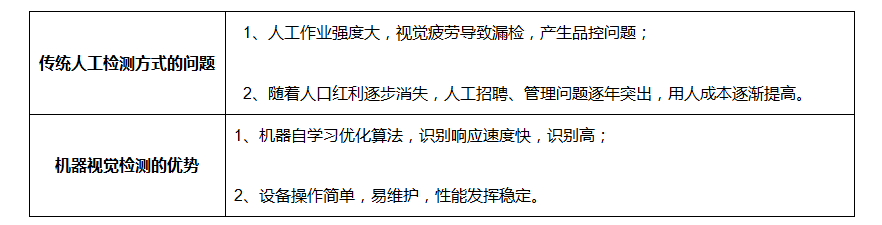

一、檢測方式優劣對比：

二、高速噴碼識別缺陷檢測系統特點：

1、輔助噴碼檢測智能相機、應用于高速、復雜、檢測要求較高的環境；

2、滿足功能定制的要求；

3、滿足高難度識別檢測、多品種檢測現場。

三、工作流程：

1、分頁：

現場工人將需要生產的紙箱手工放置紙箱分頁機上（或袋子放置在分頁機上），分頁機通過摩擦控制將紙箱（或袋子）以穩定的速度輸送至皮帶線上。

2、噴碼：

噴碼機通過傳感器感應到紙箱（或袋子）在線體的位置，控制噴頭將需要噴印的日期信息噴印在產品指定位置。

3、檢測：

日期噴印后視覺檢測裝置通過傳感器感應到產品在輸送線的位置，觸發相機進行拍照，獲取產品上噴碼效果的圖片，傳輸至系統處理軟件，軟件通過合格與不合格的檢測判定后，輸送結果，不合格的報警并控制尾端的剔除機構進行收集。

4、剔除：

根據現場的實際需求，以及產品的尺寸樣式，在分頁速度不超過每分鐘200個的情況下，在接收系統不合格產品剔除的信號后，氣缸會控制剔除器（或翻板）使不合格產品剔除至指定收集區。

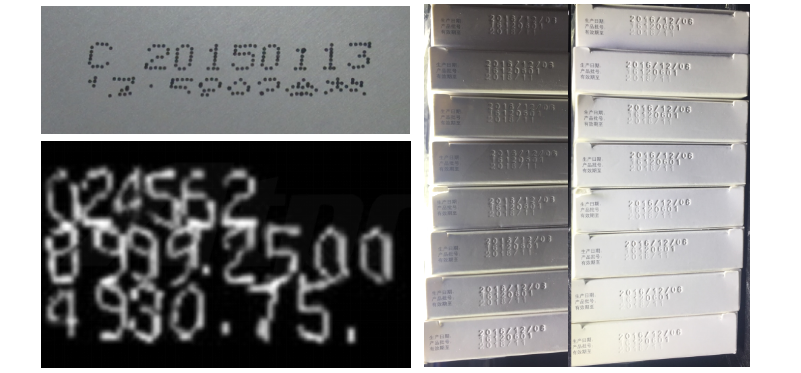

四、典型應用：噴碼缺陷檢測

1、常見缺陷問題：

漏噴：即無噴碼信息

打花：信息重疊、雜亂不成形

信息缺失：即只有部 份信息噴碼

噴錯：噴印信息不符合設定

信息偏移：未在指定區域

2、部分噴碼缺陷檢出：測試NG結果：
